您的位置: 環瓦產品 >> R-變壓器 >> 低損耗R型電源變壓器規格

低損耗R型電源變壓器


RN
變
壓
器
性
能
參
考
表

 型號 輸入電壓/頻率 輸入組數 輸出組數 輸出功率 溫升 絕緣電阻 抗電強度 空載電流（最大）
R-3 220V/50-60Hz 1組 1組 3 <65 DC500V/>100MΩ 3KVAC/60秒 2mA
R-5 220V/50-60Hz 1組 1組 9 <65 DC500V/>100MΩ 3KVAC/60秒 2mA
R-8 220V/50-60Hz 1-2組 1-4組 10 <65 DC500V/>100MΩ 3KVAC/60秒 4mA
R-10 220V/50-60Hz 1-3組 1-4組 15 <65 DC500V/>100MΩ 3KVAC/60秒 5mA
R-20 220V/50-60Hz 1-3組 1-6組 28 <65 DC500V/>100MΩ 3KVAC/60秒 6mA
R-26 220V/50-60Hz 1-3組 1-4組 35 <65 DC500V/>100MΩ 3KVAC/60秒 6mA
R-30 220V/50-60Hz 1-3組 1-5組 45 <65 DC500V/>100MΩ 3KVAC/60秒 6mA
R-35 220V/50-60Hz 1-3組 1-4組 60 <65 DC500V/>100MΩ 3KVAC/60秒 6mA
R-40 220V/50-60Hz 1-3組 1-5組 55 <65 DC500V/>100MΩ 3KVAC/60秒 6mA
R-50 220V/50-60Hz 1-3組 1-5組 65 <65 DC500V/>100MΩ 3KVAC/60秒 8mA
R-80 220V/50-60Hz 1-3組 1-5組 100 <65 DC500V/>100MΩ 3KVAC/60秒 8mA
R-100 220V/50-60Hz 1-3組 1-6組 130 <65 DC500V/>100MΩ 3KVAC/60秒 14mA
R-160 220V/50-60Hz 1-3組 1-6組 200 <65 DC500V/>100MΩ 3KVAC/60秒 16mA
R-260 220V/50-60Hz 1-3組 1-6組 300 <65 DC500V/>100MΩ 3KVAC/60秒 18mA
R-320 220V/50-60Hz 1-3組 1-8組 380 <65 DC500V/>100MΩ 3KVAC/60秒 18mA
R-600 220V/50-60Hz 1-3組 1-8組 650 <65 DC500V/>100MΩ 3KVAC/60秒 18mA
R-1000 220V/50-60Hz 1-3組 1-9組 1200 <65 DC500V/>100MΩ 3KVAC/60秒 18mA

RN
變
壓
器
尺
寸
表

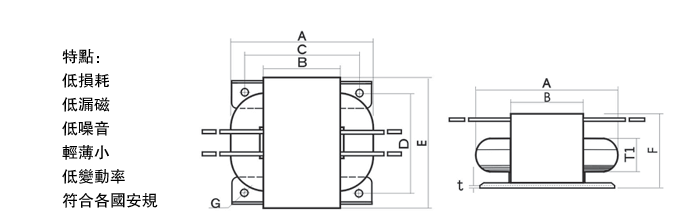

 型號 重量 容量 A B C D E F G Tl t
R-3 0.14 3 48 45 23
R-5 0.20 3-6 59 35 45 35 50 27 Φ4 0.50
R-8 0.32 -12 69 37 53 44 58 33 Φ4 15 0.50
R-10 0.40 8-15 74 38 68 48 60 35 Φ4 16 1.00
R-20 0.50 20-28 79 40 55 45 68 39 Φ4 18 1.00
R-26 0.60 25-35 81 42 70 55 72 41 Φ5 19.5 1.00
R-30 0.70 30-45 95 52 70 60 74 42 Φ5 20 1.00
R-35 0.90 45-60 96 52 84 64 79 43 Φ5 20 1.00
R-40 0.90 35-55 96 51 70 60 80 44 Φ5 21 1.00
R-50 1.00 50-65 97 50 75 65 86 47 Φ5 23 1.00
R-80 1.40 60-100 121 71 90 70 90 52 Φ5 24 1.20
R-100 1.70 90-130 123 68 100 80 103 55 Φ5 26 1.20
R-160 2.60 120-200 135 78 100 85 110 60 Φ5 27 1.20
R-260 3.10 200-300 148 89 130 95 118 66 Φ5 30 1.50
R-320 3.80 280-380 158 95 135 95 128 68 Φ5 32 1.50
R-600 6.50 300-650 176 101 142 100 140 80 Φ8 38 1.80
R-1000 10.50 850-1200 213 126 180 140 171 93 Φ8 45 2.50
